La repotenciación de la Estación Cabecera libertad constó de dos etapas.
Etapa 1 Poliducto Libertad – Pascuales

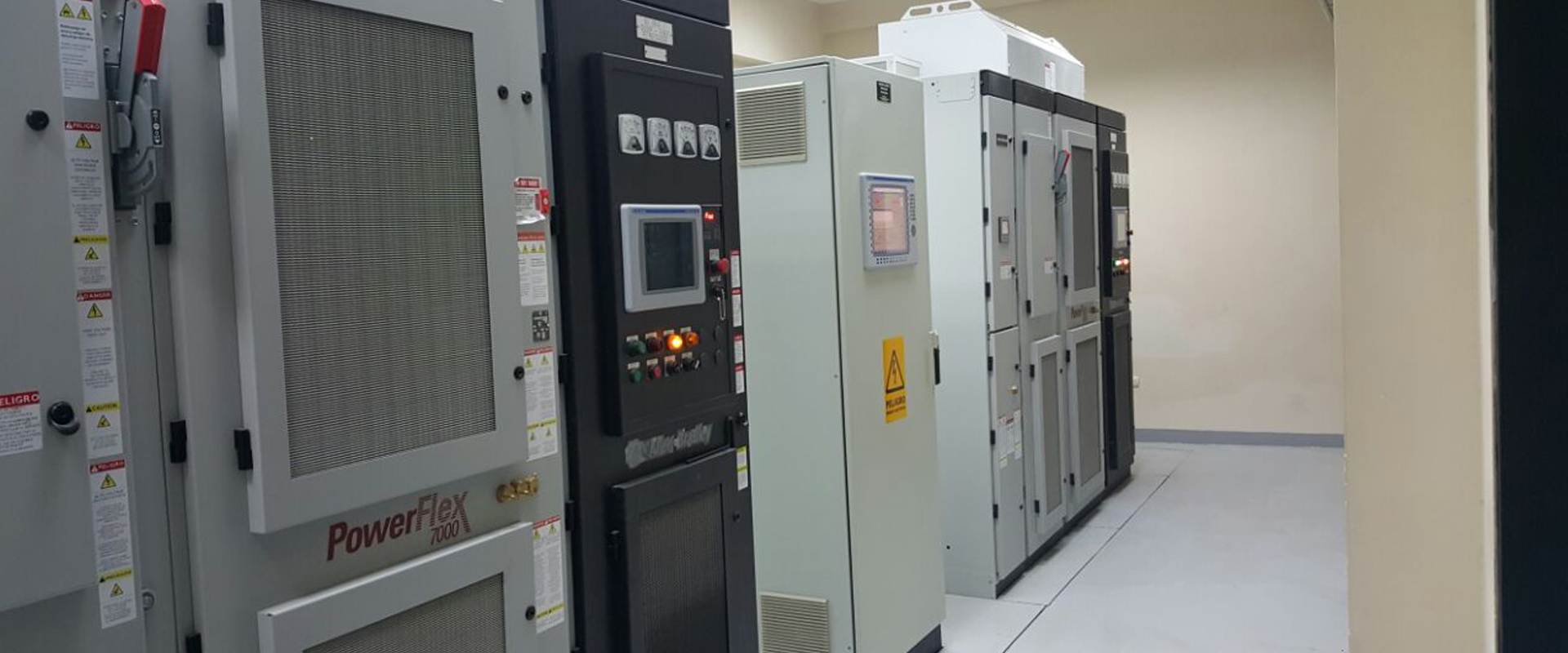

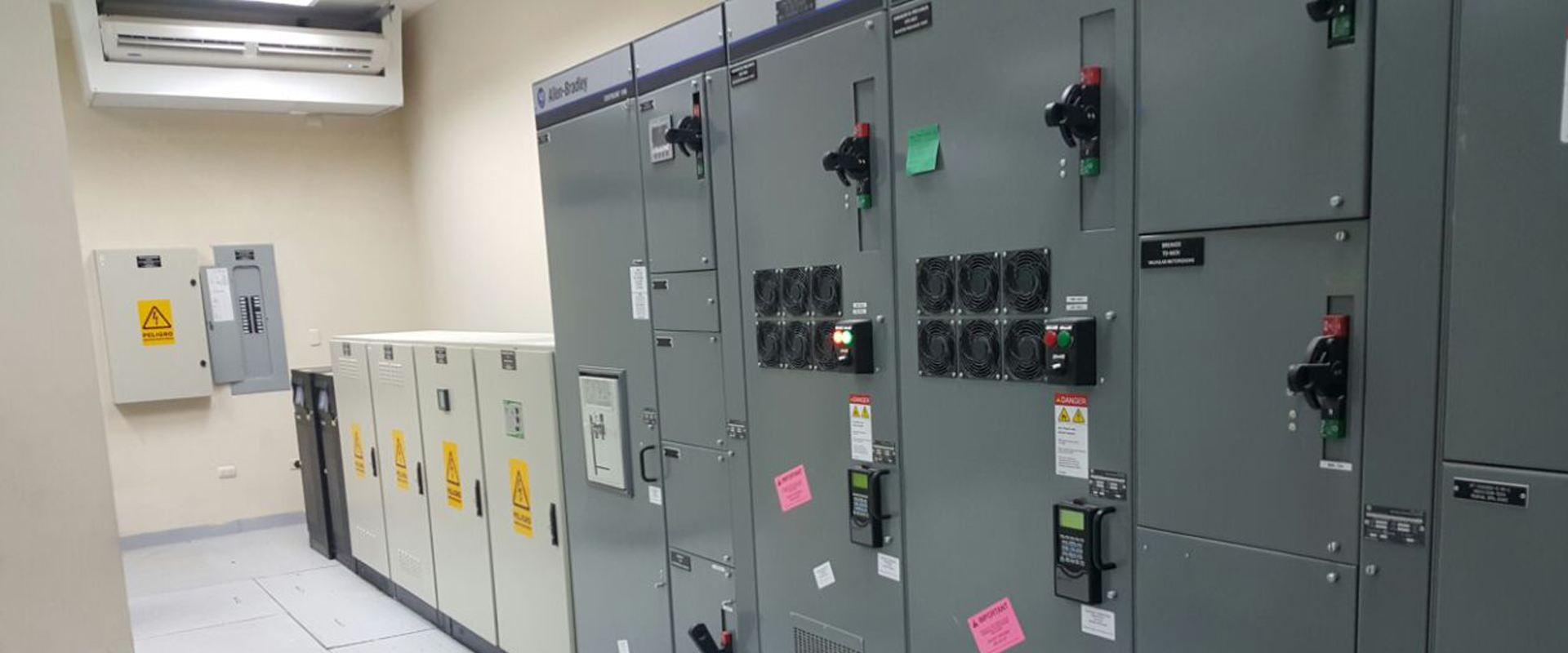

Se realizó el suministro e instalación de un transformador de 850KVA, montaje y conexionado de un MCC marca Allen Bradley, contrucción e instalación de tableros de protección, construcción e instalación de un tablero principal de control, suministro e instalación de transmisores de presión, conexionado de válvulas rotork, montaje de dos variadores de frecuencia 4.16Kv/800HP, montaje de dos variadores de frecuencia 480V/150HP, los trabajo de comisionamiento y puesta en marcha, integración de las señales de campo para el sistema SCADA se lo realizó en conjunto con la empresa Rockwell Automation.
Etapa 2 Poliducto Libertad – Manta
Se realizó el suministro e instalación de un transformador de 1500KVA, montaje y conexionado de tableros de distribución, contrucción e instalación de tableros de protección, construcción e instalación de un tablero principal de control, suministro e instalación de transmisores de presión, conexionado de conexionado de válvulas, montaje de dos variadores de frecuencia 480V/500HP, montaje de dos arrancadores suaves 480V/40HP, el comisionamiento y puesta en marcha de estos equipos se lo realizó en conjunto con la empresa Rockwell Automation al igual que la integración de las señales de campo existentes y nuevas para el sistema SCADA.
Este proyecto incluye obra civil, eléctrica, instrumentación y control por petición del cliente todos los trabajos fueron coordinados de tal forma que no interfirieran en el funcionamiento de la estación, garantizando siempre el abastecimiento de combustible.

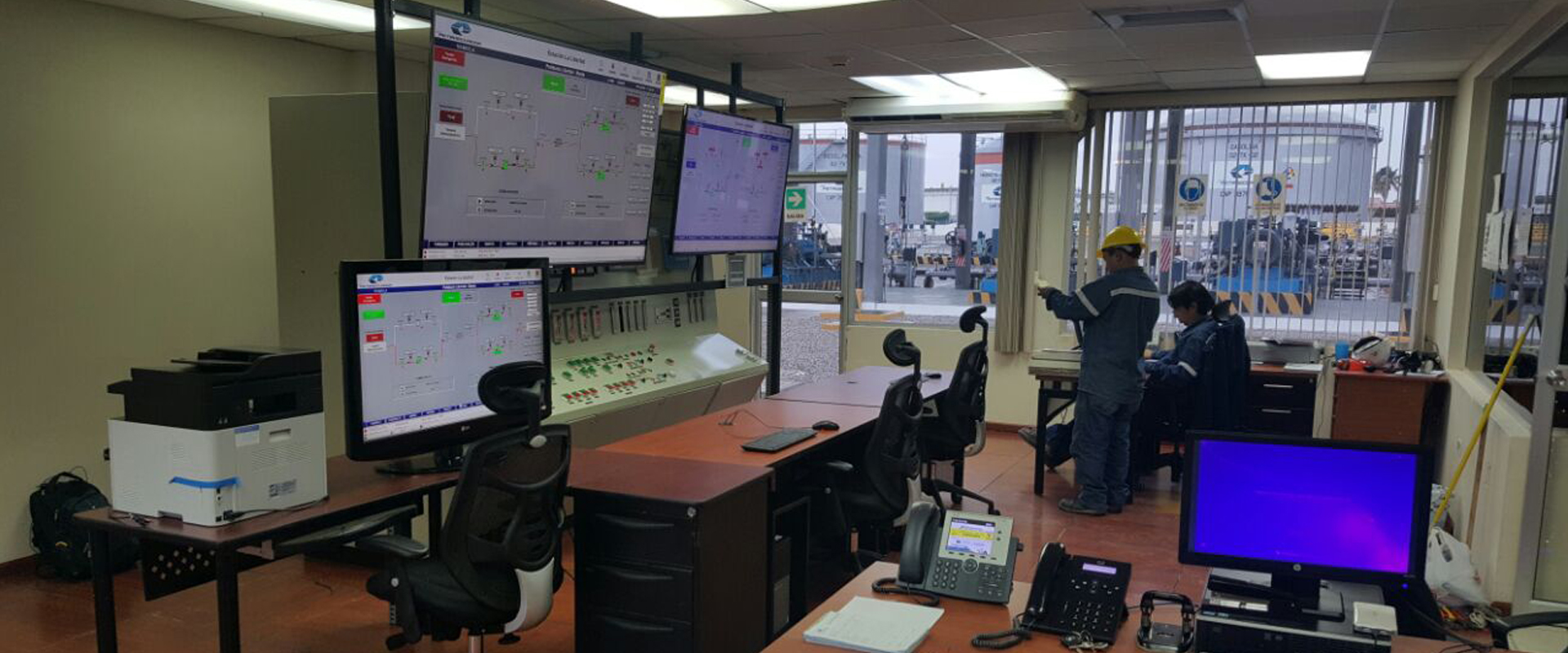

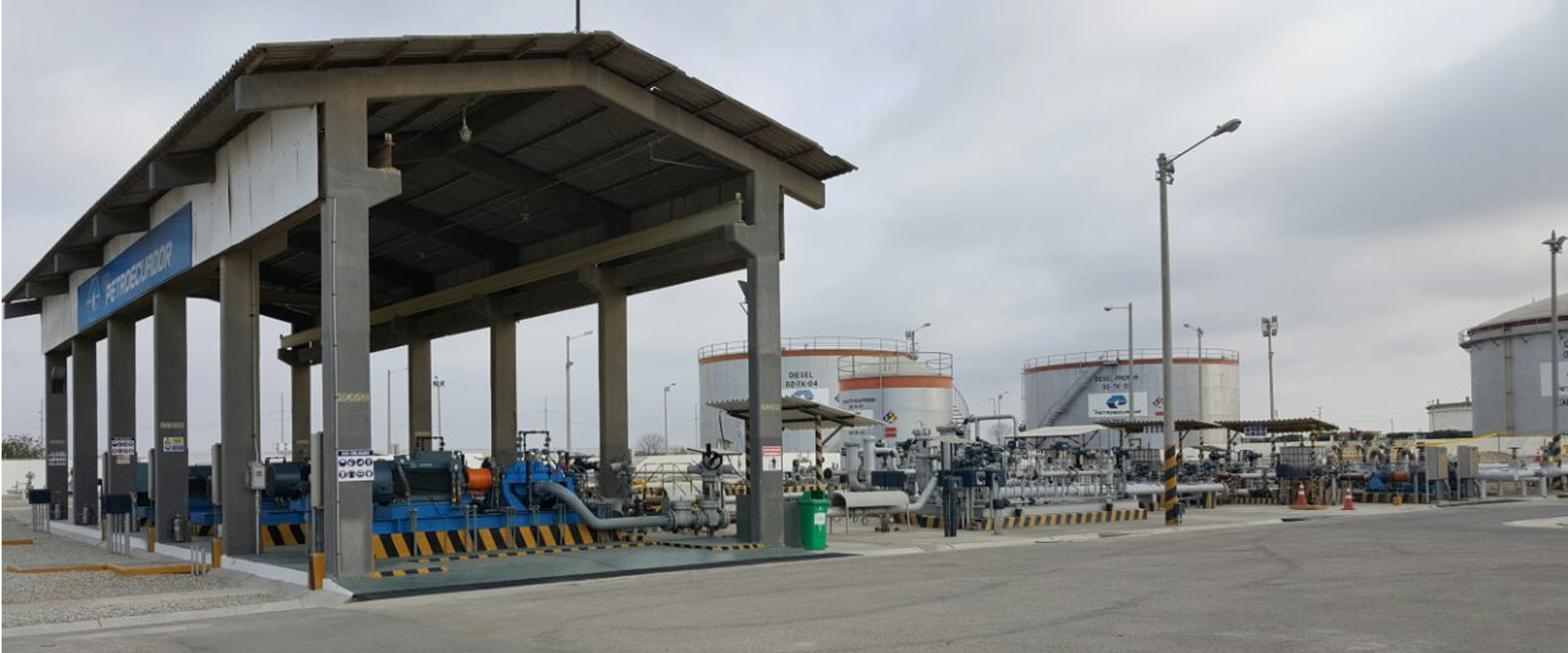

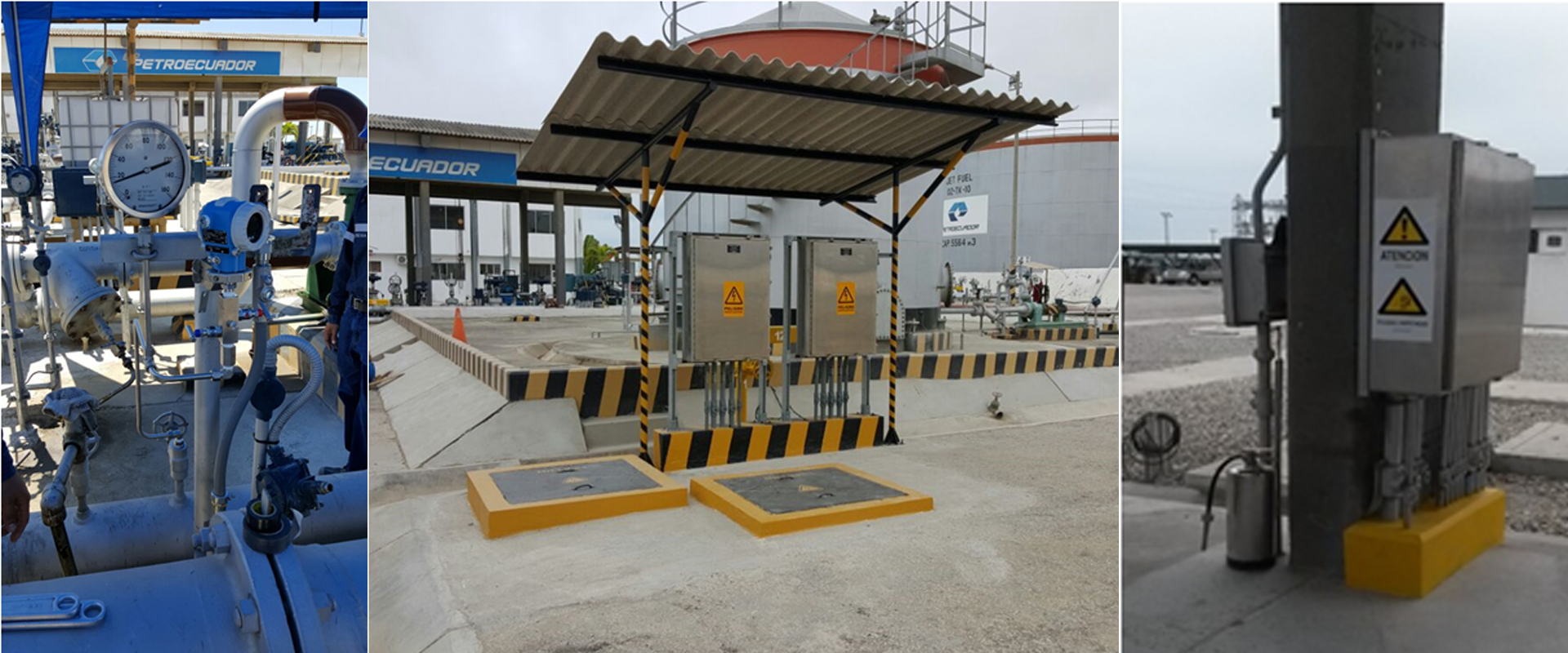

Galería de fotos
